Система прив’язування AF-G15-100M

Name: Система прив’язування AF-G15-100M
Brand: UAVMODEL
SKU: AFG15100M
Price: 9804.00 USD
Availability: InStock

$9,804.00

AFG15100M

Варіанти продукту

Очікувана доставка протягом 30~35днів днів після оплати;

Checkout Securely with

Клієнти, які не можуть зробити замовлення, будь ласка, зв'яжіться з нами;

Tag : Aerial Drone Equipment , AF-G15-100M , Cable Management , Drone Tethering System , Power Supply

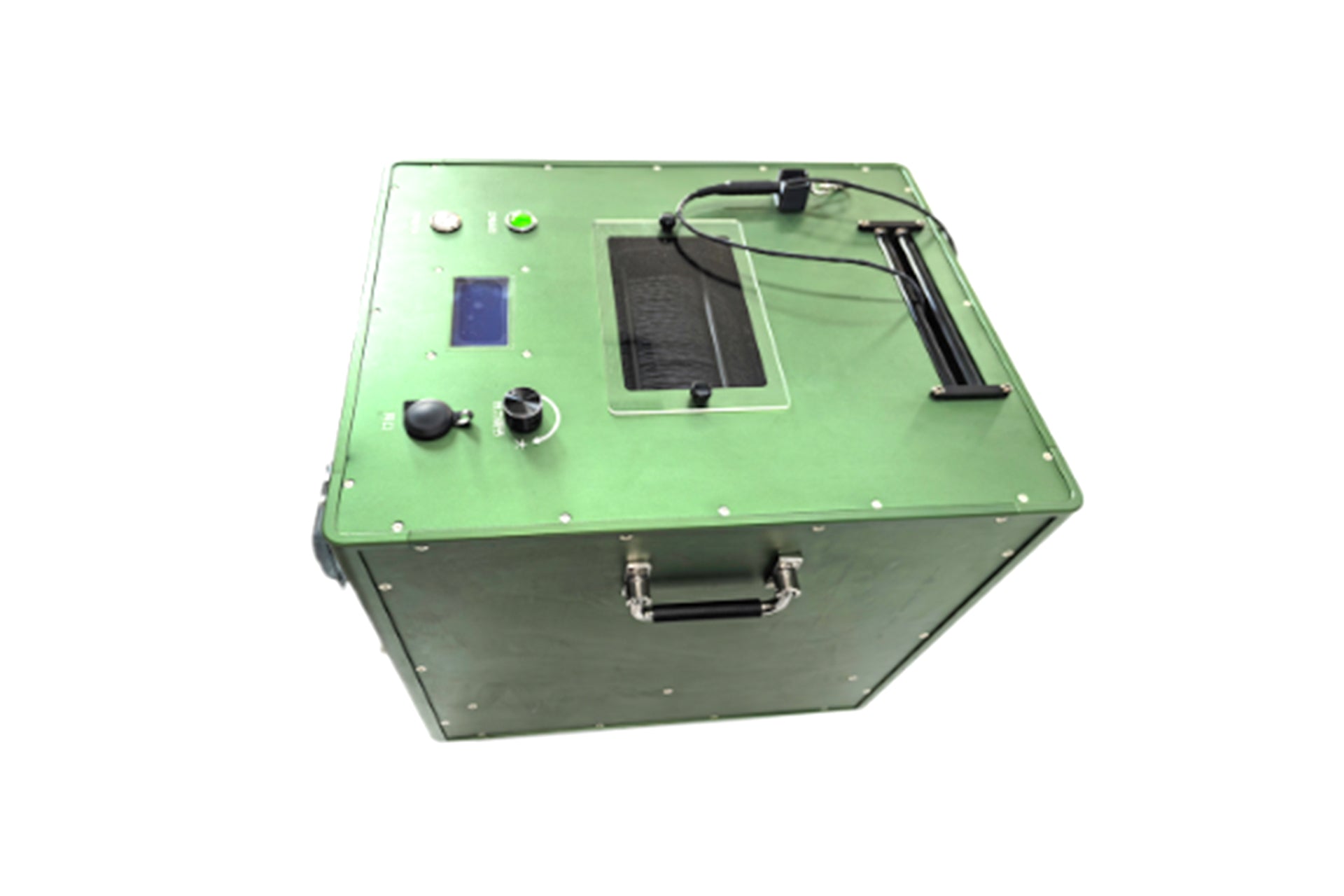

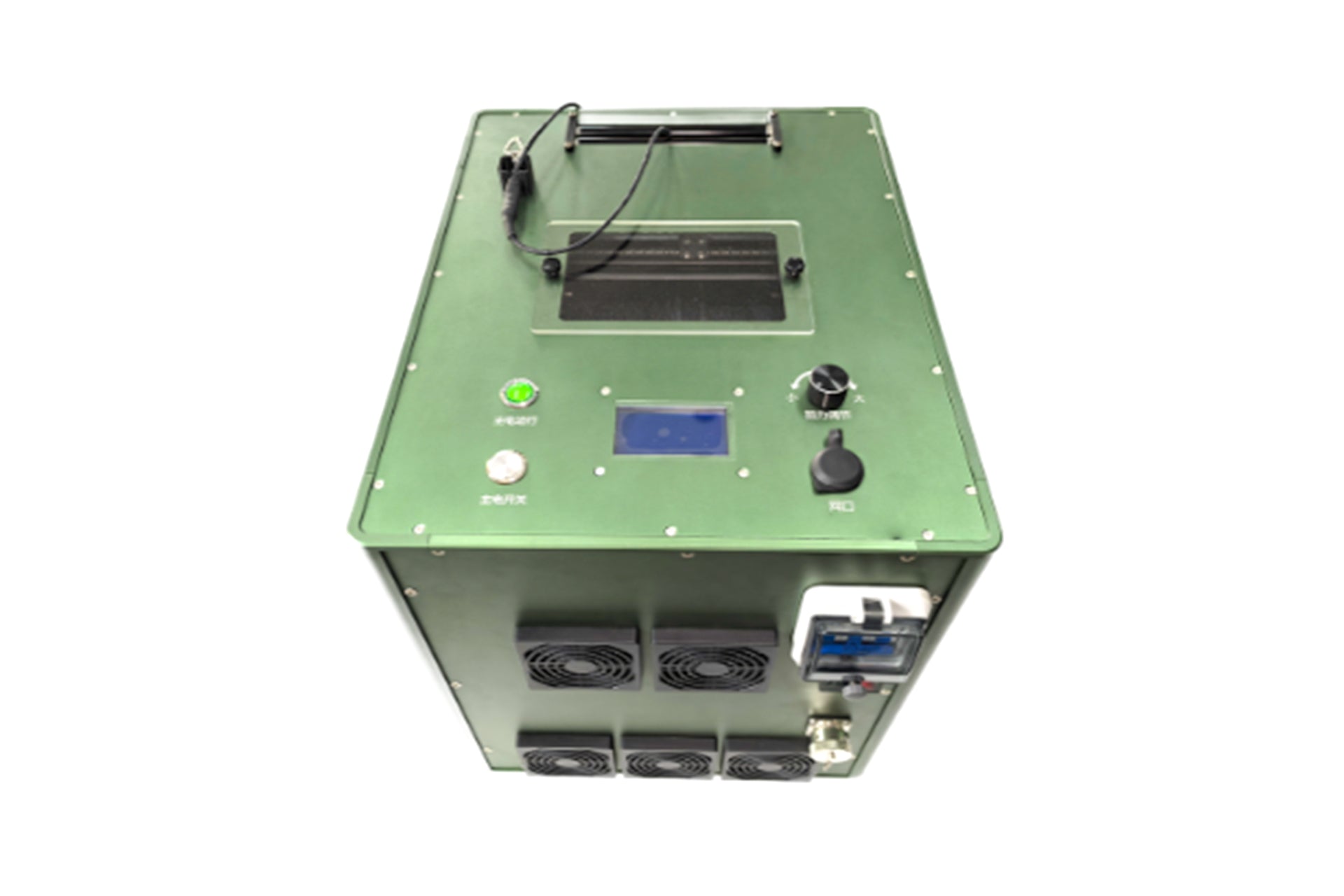

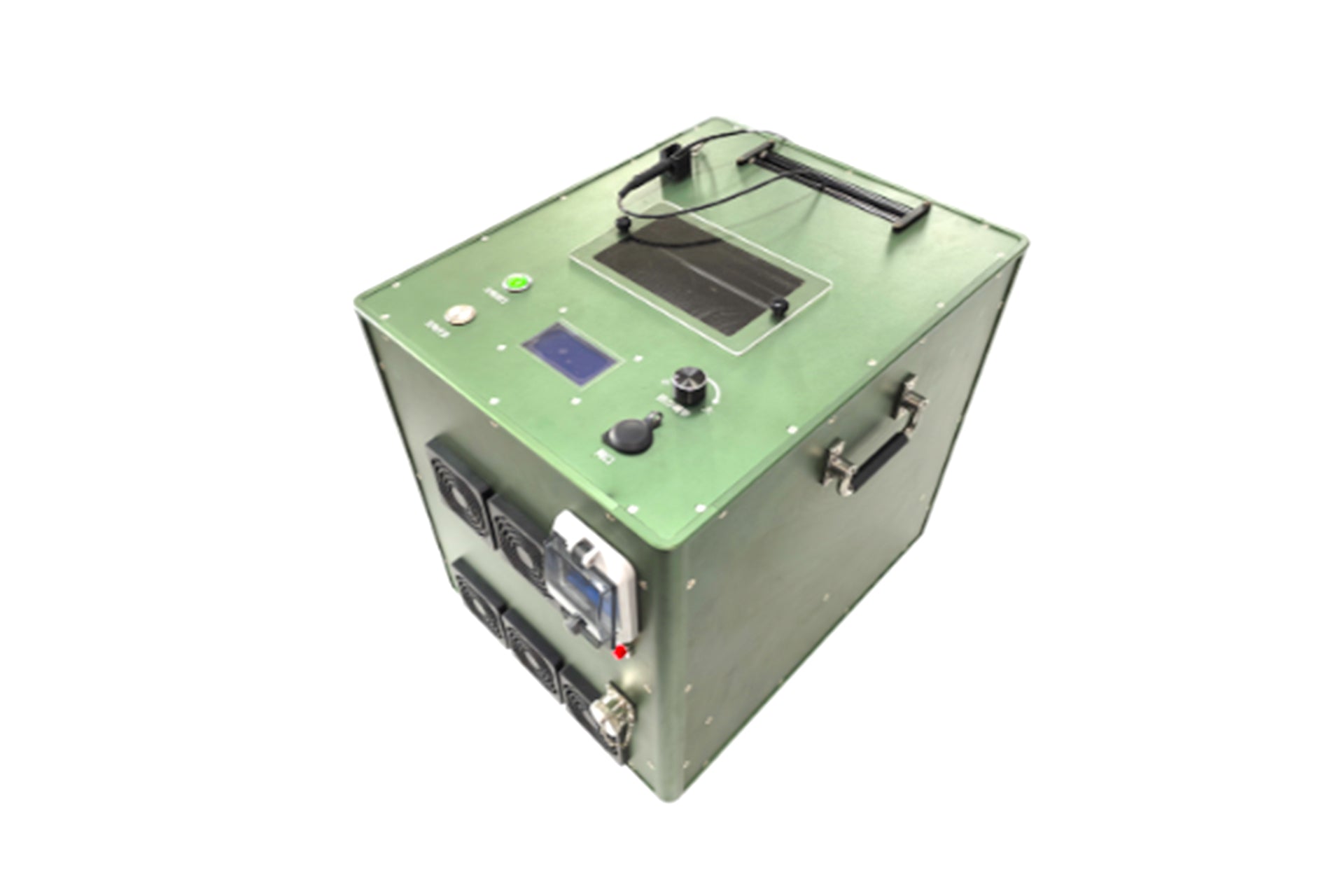

Система прив’язування AF-G15 в основному складається з втягувального лебідки, корпусу для прив’язування, інтегрованих кабелів прив’язування. Ця система забезпечує дротове живлення, передачу інформації та втягування кабелю для прив’язаного дрона. Втягувальний лебідка включає корпус системи, основну раму, котушку для зберігання кабелю та керуючу електроніку.

Предмети	Технічні параметри
Розміри корпусу системи	472мм377мм453мм (Довжина, Ширина, Висота)
Корпус системи з ручкою	500мм410мм470мм (Довжина, Ширина, Висота)
Розміри панелі керування	120м
Довжина одного кабелю	39.5кг±0.5кг
Вага	AC380V
Зовнішнє живлення	Мінімальна швидкість втягування 2м/с
Максимальна швидкість втягування	Пасивне розмотування/Активне змотування
Режим роботи	DC800-1000V
Вихідна напруга живлення	15кВт
Максимальна вихідна потужність живлення	≤20кВт

1. Для використання коробки прив’язування G15 потрібне трифазне змінне живлення. Для нормальної роботи на дроні має бути встановлене бортове джерело живлення.

2. Підключіть вихід кабелю прив’язування до бортового джерела живлення дрона. Закріпіть гачок на вантажній пластині.

Вихід високовольтного кабелю коробки прив’язування використовує роз’єм XT90. Підключіть кабель до бортового джерела живлення дрона, як показано нижче, і закріпіть його.

Вантажний гачок (кабель несе навантаження)

1) Під час роботи спочатку відрегулюйте ручку регулювання крутного моменту на найнижчий рівень, потім увімкніть автоматичний вимикач для подачі живлення на систему. Дисплей на панелі загориться.
2) Для живлення дрона натисніть кнопку "Головне живлення Вкл/Викл". Вентилятор охолодження коробки прив’язування почне працювати, загориться індикатор "Головне живлення працює", а на дисплеї відобразяться поточні вихідні напруга, струм і потужність головного кабелю живлення. Коли система несе струм, індикатор буде мигати, що означає подачу живлення на літальний апарат.
3) Коли дрон готовий до зльоту, відрегулюйте ручку крутного моменту на найнижчий рівень або застосуйте невеликий крутний момент (у вітряну погоду) і протягніть кабель через дрон. Під час змотування кабелю регулюйте ручку крутного моменту від низького до високого рівня, синхронізуючись зі швидкістю спуску дрона. Або відразу встановіть крутний момент на відповідний рівень, щоб підтримувати постійну напругу кабелю. Дрон відпустить кабель, змушуючи його зависати. Під час посадки кабель автоматично змотується через натяг.
4) Після завершення місії вимкніть головний вимикач живлення та високовольтне постійне живлення перед змотуванням залишкових кабелів, щоб уникнути випадкового ураження електричним струмом. Нарешті, вимкніть головний вимикач живлення та від’єднайте шнур живлення.
3. Запустіть дрон і підніміться на висоту приблизно 5 метрів. Натисніть головний вимикач живлення. Після увімкнення пристрою натисніть кнопку головного живлення для запуску живлення. Попереджувальний індикатор загориться зеленим, і дрон підніметься вгору. Поверніть ручку котушки, щоб випрямити кабель. Якщо дрон потрібно опустити, вимкніть живлення кабелю, коли він буде приблизно за 5 метрів над землею. Поверніть лебідку в нульове положення, і дрон приземлиться. Догляд за виробом
1. Зберігання та транспортування
1) Перед транспортуванням або зберіганням обов’язково зніміть повітряну одиницю живлення з дрона та акумулятор дрона і зберігайте їх окремо.
Не зберігайте акумулятори дрона біля джерел тепла або легкозаймистих чи вибухонебезпечних матеріалів.
2) Тримайте середовище зберігання сухим і уникайте розміщення акумуляторів дрона в місцях, де вони можуть протікати або намокати.
3) Якщо пристрій прив’язування не використовується тривалий час, для зберігання понад три місяці рекомендована температура зберігання 22°C до 28°C.
Не зберігайте пристрій прив’язування або акумулятор дрона в місцях з температурою нижче -10°C або вище 45°C.
4) Якщо акумулятор дрона не використовується більше 10 днів, обов’язково розрядьте його до оптимальної ємності зберігання 40%–65% перед зберіганням. Не зберігайте його у повністю розрядженому стані тривалий час, щоб уникнути перерозряду та пошкодження елементів акумулятора, що зробить його непридатним. Рекомендується заряджати та розряджати акумулятор кожні 2-3 місяці для підтримки активності акумулятора.
5) Під час транспортування коробки живлення прив’язування забезпечте належне амортизування. Інакше розхитування внутрішніх гвинтів є нормальним.
2. Обслуговування
Перевіряйте та обслуговуйте живлення прив’язування кожні 50 зльотів і посадок або 20 годин польоту, щоб забезпечити належну роботу.
