Портативна автоматична система втягування та розгортання AF-G7 для прив'язаних БПЛА

Name: Портативна автоматична система втягування та розгортання AF-G7 для прив'язаних БПЛА
Brand: UAVMODEL
SKU: AF-G7PA
Price: 4820.00 USD
Availability: InStock

$4,820.00

AF-G7PA

Варіанти продукту

Очікувана доставка протягом 30~35 днів після оплати;

Checkout Securely with

Клієнти, які не можуть зробити замовлення, будь ласка, зв'яжіться з нами;

Tag : automatic retraction system , drone accessories , ground power supply , portable drone system , tethered UAV system

Портативна автоматична система втягування та розгортання AF-G7 для дронів на тросі складається переважно з втягувального лебідки, корпусу для троса та інтегрованих тросових кабелів. Ця система забезпечує дротове живлення, передачу інформації та втягування кабелю для дрона на тросі. Втягувальний лебідка включає корпус системи, основну раму, котушку для зберігання кабелю та керуючу електроніку.

Елементи	Технічні параметри
Розміри корпусу системи	425мм322мм403мм (Д/Ш/В)
Корпус системи з ручкою	460мм355мм420мм (Д/Ш/В)
Довжина одного кабелю	120м
Вага	28кг±0.5кг
Зовнішнє живлення	AC220V
Максимальна швидкість змотування	Мінімум 2м/с
Режим роботи	Пасивне розгортання/Активне змотування
Вихідна напруга живлення	DC398-470V/750V
Максимальна вихідна потужність живлення	7000W
Рекомендована потужність бортового живлення	≤5KW

3. Інструкції з використання

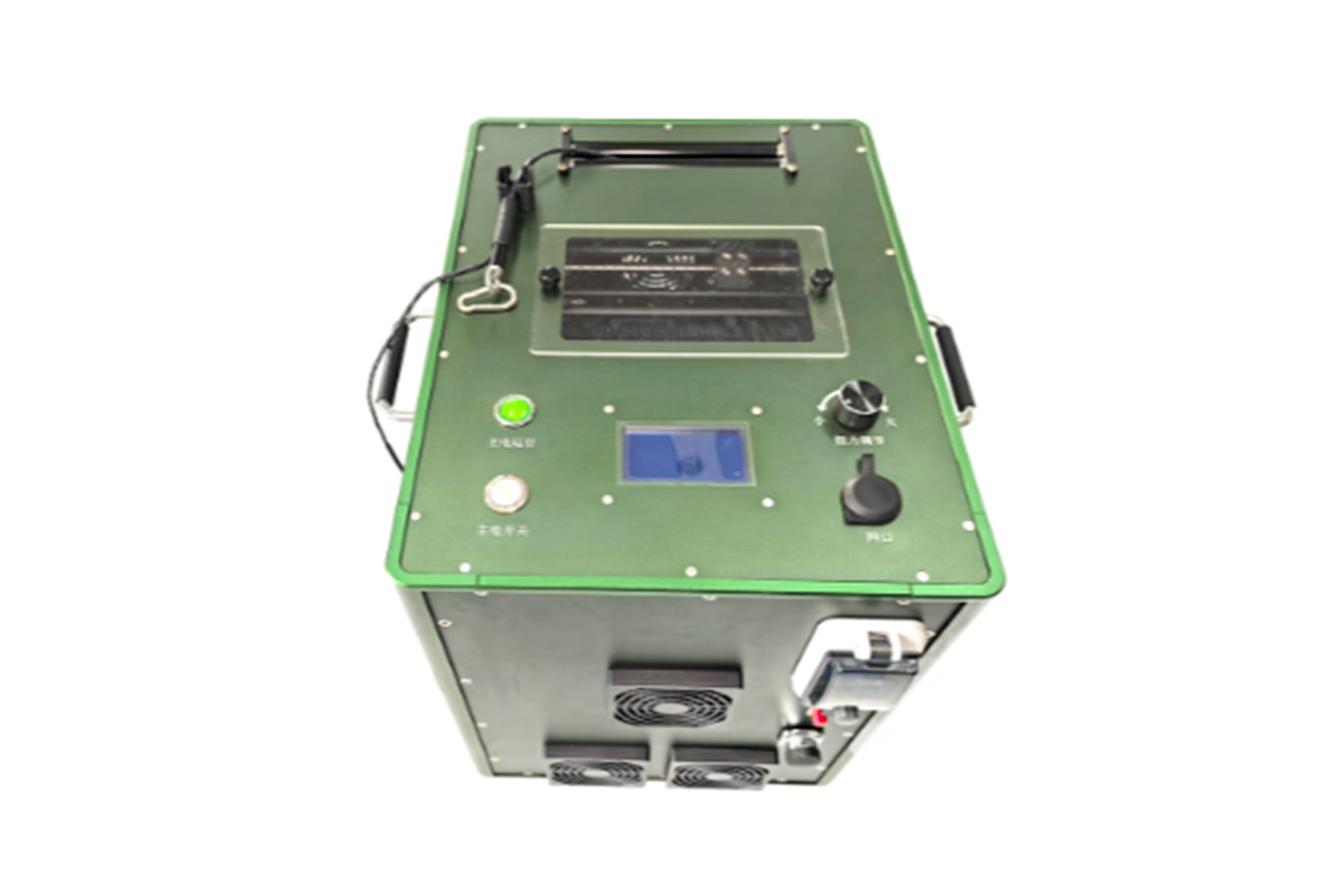

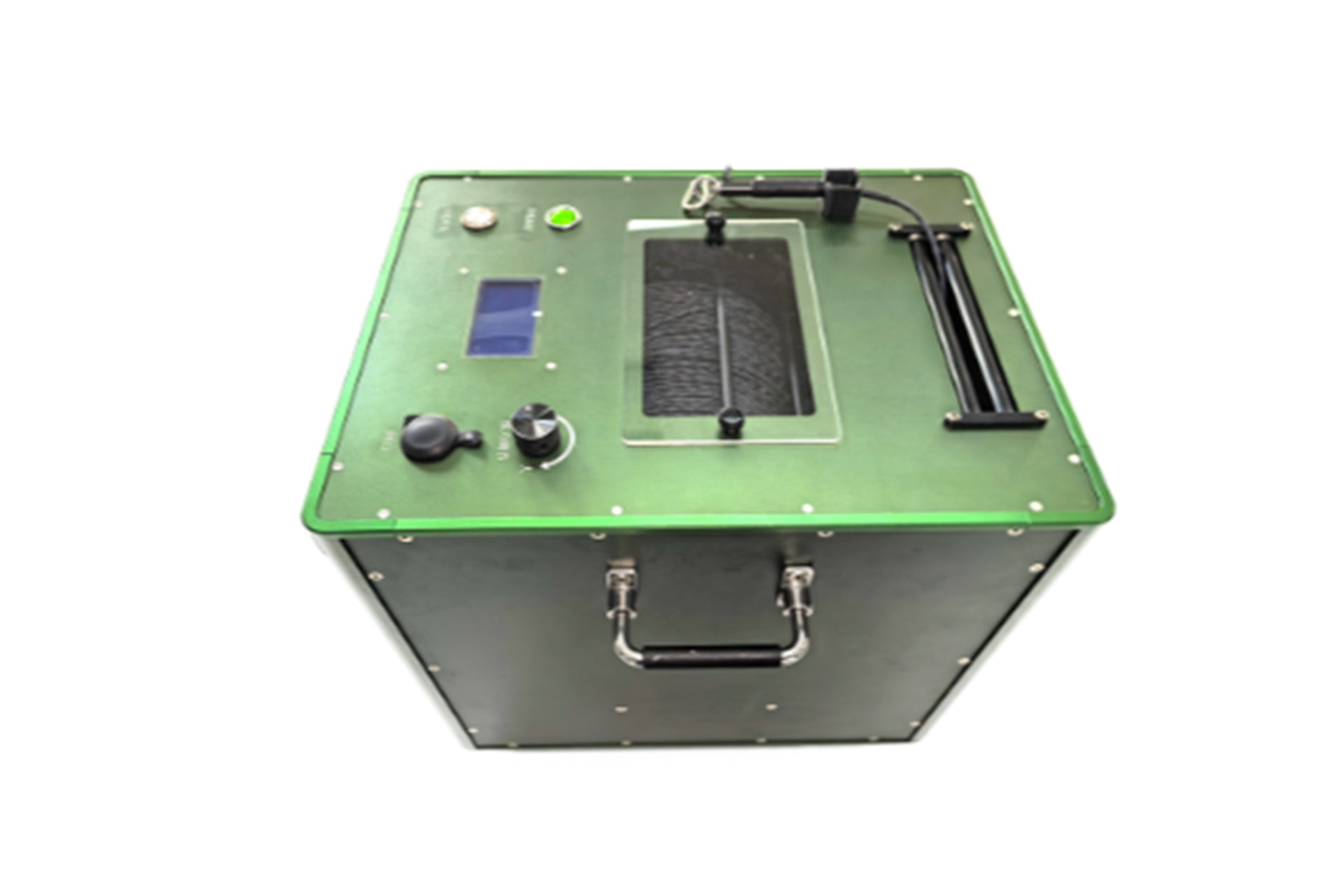

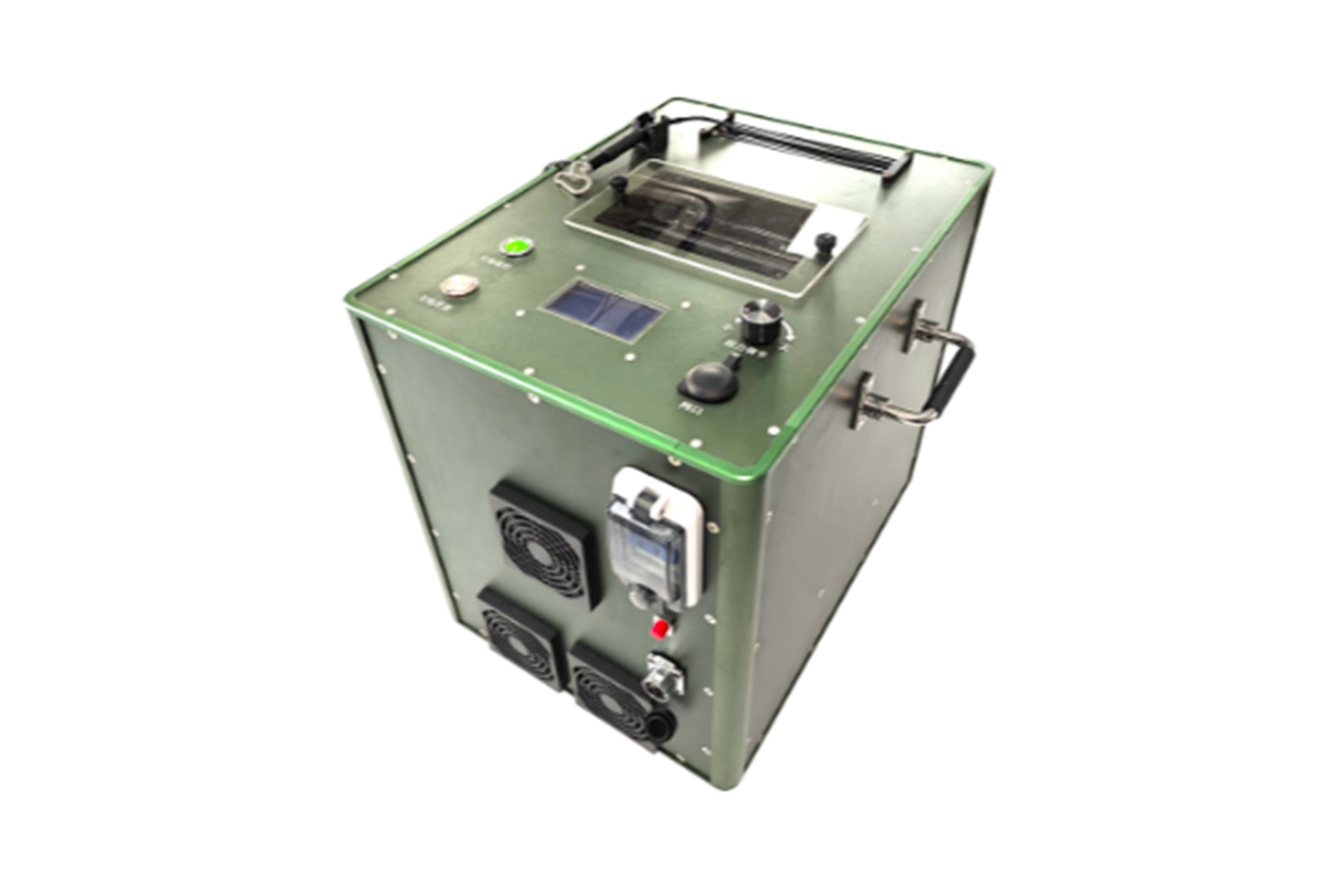

1. Опис панелі корпусу для троса:
(1) Головний вимикач живлення: основний вимикач для всіх електричних компонентів, включаючи живлення керування корпусом та основне живлення корпусу;
(2) Кнопка головного вимикача живлення: кнопка для живлення літака. При натисканні система подає високовольтний постійний струм 400В для живлення бортового живлення дрона;
(3) Індикатор головного вимикача живлення (інтегрований у кільцеве підсвічування кнопки): показує стан живлення корпусу;
(4) Ручка регулювання крутного моменту: використовується для контролю крутного моменту змотування;
(5) Прозора панель: дозволяє візуально спостерігати довжину кабелю на лебідці.
(6) Інформація на LCD-дисплеї:

Вихідна напруга: відображає поточне значення вихідної напруги постійного струму наземного живлення

Вихідний струм: відображає поточне значення вихідного струму постійного струму наземного живлення

Вихідна потужність: відображає поточне значення вихідної потужності наземного живлення

Вхідна напруга: відображає поточне значення вхідної напруги постійного струму наземного живлення

2. Інструкції з підключення
(1) Підключіть живильний кабель, що постачається з комплектом, від мережі або генератора до корпусу для троса. Один кінець кабелю підключіть безпосередньо до розетки корпусу, інший — до мережі або генератора.
(2) Вихідний високовольтний кабель корпусу має роз'єм XT90. Підключіть кабель до бортового живлення дрона, як показано нижче.
Закріпіть вантажний гак (вантажний гак тягне дріт, щоб витримувати навантаження).

3. Інструкції з експлуатації
(1) Під час роботи спочатку встановіть ручку регулювання крутного моменту в найнижче положення, потім увімкніть автоматичний вимикач, система увімкнеться. Дисплей на панелі загориться.
(2) Коли дрон готовий до зльоту, відрегулюйте ручку крутного моменту на найнижче положення або додайте трохи крутного моменту (у вітряну погоду) і витягніть кабель через дрон. Під час змотування кабелю регулюйте ручку крутного моменту від малого до великого, щоб синхронізувати зі швидкістю спуску дрона.
Також можна відразу встановити відповідний крутний момент, підтримуючи кабель у певному натягу. Дрон відпускає кабель і утримує його в підвішеному стані. Під час посадки кабель автоматично змотується через певний натяг.
(3) Коли дрон потребує живлення, натисніть кнопку "головного вимикача живлення". Вентилятор корпусу почне працювати, загориться індикатор "роботи головного живлення". Дисплей покаже поточну вихідну напругу, вихідний струм і потужність головного кабелю живлення. При навантаженні системи індикатор загориться, і дрон отримає живлення.
Рекомендується вмикати головне живлення, коли дрон піднімається на 5 м або починають обертатися пропелери. Дрон опуститься на 5 м над землею. Вимкнення головного живлення запобігає зворотній електромагнітній ударній напрузі на бортовий модуль. (4) Після завершення завдання спочатку вимкніть головний вимикач живлення, високовольтне постійне живлення буде відключено. Під час подальшого змотування кабелю уникайте випадкових уражень електричним струмом. Нарешті вимкніть головний вимикач і від'єднайте живильний кабель. 4. Запобіжні заходи 1) Перед початком використання спробуйте вирівняти обладнання та тримати його у відносно збалансованому стані; 2) Оператори повинні носити ізоляційні рукавички для запобігання випадковому ураженню електричним струмом; 3) Під час регулювання ручки швидкості повертайте її повільно від малого до великого, не встановлюйте одразу на максимум; 4) Після втягування акуратно скрутіть живильний кабель і покладіть у корпус. Не тягніть його по землі; 5) Під час використання трос не повинен тягнутися по землі, щоб уникнути забруднення. Перевіряйте наявність каменів або інших гострих предметів, щоб уникнути порізів кабелю. 5 6 IV. Обслуговування продукту та гарантійне післяпродажне обслуговування 1. Зберігання та транспортування Під час транспортування корпусу живлення для троса необхідно забезпечити амортизацію, інакше можливе розхитування внутрішніх гвинтів. 2. Обслуговування (1) Перевіряйте та обслуговуйте живлення для троса кожні 50 зльотів і посадок або 20 годин польоту, щоб забезпечити нормальну роботу системи. (2) Перевіряйте, чи не було сильних ударів по компонентах живлення для троса, і чи рухаються рухомі частини плавно. Перевірка: 1) Огляд кабелю: ретельно перевірте всю довжину тросового кабелю на наявність пошкоджень зовнішньої оболонки, оголення броні, надмірного вигину або пошкоджених/забруднених контактів роз'ємів. Це найважливіший крок. 2) Очищення інтерфейсів: від'єднайте всі електричні роз'єми, перевірте та очистіть пил і вологу в інтерфейсах, переконайтеся, що вони сухі та чисті. 3) Очищення корпусу освітлення та модуля: використовуйте суху м’яку тканину для протирання корпусу освітлення та живильного модуля, щоб забезпечити неперекриття вентиляційних отворів. 4) Стандартне зберігання: акуратно зберігайте кабелі, скручені у бухту, уникайте малих радіусів вигину, зберігайте у прохолодному та сухому місці.
