Caixa com cabo para UAV AF-G4-100M

A caixa de amarração AF-G4-100M para UAV pode ser combinada com um módulo embarcado para formar um sistema de amarração compatível com múltiplas plataformas UAV. O sistema é composto principalmente por um guincho retrátil, uma caixa de amarração, cabos de amarração integrados e uma fonte de alimentação terrestre integrada para amarração. Este sistema fornece energia com fio, transmissão de informações e recolhimento do cabo para o drone amarrado. O guincho retrátil inclui uma caixa do sistema, uma estrutura principal, um carretel de armazenamento de cabo e circuitos de controle.

Este sistema amarrado resolve as quatro principais limitações dos drones multirrotores: 1. Tempo de voo: Após a ligação à plataforma amarrada, os drones multirrotores podem realizar missões de voo em ponto fixo que requerem operação contínua a longo prazo em cenários específicos sem serem limitados pela capacidade da bateria. 2. Segurança: Em áreas especiais como zonas de exclusão aérea, áreas com multidões e áreas inflamáveis e explosivas, os drones amarrados podem minimizar os riscos enquanto realizam as missões ao máximo possível. 3. Facilidade de uso: Os drones amarrados podem ser operados facilmente com habilidades de voo simples. 4. Suporte para montagem de alta potência: A extremidade aérea possui uma interface de saída de energia de alta potência, e o drone pode transportar cargas de maior potência. Características: (1) Carcaça em liga de alumínio, tamanho pequeno, peso leve, menos de 14kg. (2) Operação simples, arranque com um botão para saída de alta tensão, recolha automática com um botão. (3) Não é necessário modificar a aeronave, basta instalar o módulo da extremidade aérea para uso. (4) A cor da carcaça e a língua do texto suportam personalização em lote. (5) Comunicação por fibra ótica personalizável. (6) Dois modos de transporte disponíveis: mochila ou reboque.

3. Instruções de uso

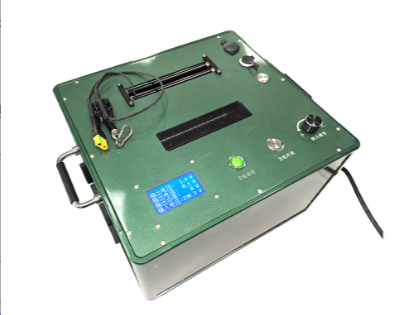

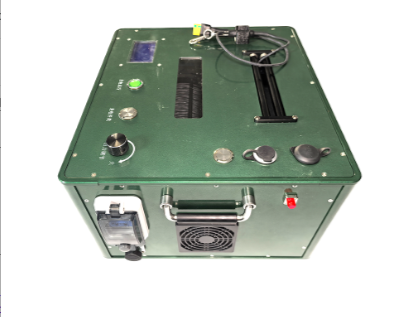

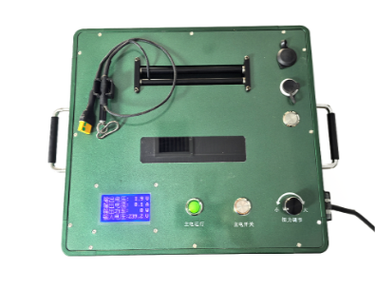

1. Descrição do painel da caixa de amarração:
(1) Disjuntor principal de energia: o interruptor principal para todos os dispositivos elétricos, incluindo a alimentação de controlo da caixa de amarração e a alimentação principal de energia da amarração;
(2) Botão interruptor principal de energia: o botão interruptor para a alimentação da aeronave. Quando pressionado, o sistema de corrente contínua de alta tensão é energizado e fornece 400V DC de alta tensão para alimentar a fonte de alimentação a bordo do drone;
(3) Indicador do interruptor principal de energia (integrado no anel luminoso do botão do interruptor principal): usado para indicar o estado da alimentação da caixa de amarração;
(4) Botão de ajuste de torque: usado para controlar o torque do enrolamento;
(5) Painel transparente: usado para observar visualmente o estado do comprimento do cabo do guincho.
(6) Informações do ecrã LCD:

Tensão de saída: exibe o valor atual da tensão DC de saída da fonte de alimentação terrestre

Corrente de saída: exibe o valor atual da corrente DC de saída da fonte de alimentação terrestre

Potência de saída: exibe o valor atual da potência de saída da fonte de alimentação terrestre

Tensão de entrada: exibe o valor atual da tensão DC de entrada da fonte de alimentação terrestre

2. Instruções de ligação
(1) Ligue o cabo de alimentação fornecido com o conjunto da rede elétrica ou gerador à caixa de amarração. Ligue uma extremidade diretamente à tomada da caixa de amarração e a outra extremidade pode ser ligada diretamente à rede elétrica ou gerador.
(2) O cabo de saída de alta tensão da caixa de amarração é um conector XT90. Ligue o cabo à fonte de alimentação a bordo do drone conforme mostrado abaixo e fixe o gancho de suporte (o gancho de suporte puxa o fio para suportar a força).
3. Instruções de operação
(1) Durante a operação, primeiro ajuste o botão de ajuste de torque para a posição mais baixa, depois feche o disjuntor para ligar o sistema. Neste momento, o ecrã no painel acende.

(2) Quando o drone estiver pronto para descolar, ajuste o botão de torque para a configuração mais baixa ou aumente ligeiramente o torque (em condições de vento) e puxe o cabo através do drone. Ao enrolar o cabo, ajuste o botão de torque de pequeno para grande para sincronizar com a velocidade de descida do drone. Também pode ajustar o torque para o torque apropriado desde o início para manter sempre o cabo com uma certa tensão. O drone irá libertar o cabo e forçar o cabo a pairar. Ao aterrar, o cabo será automaticamente enrolado devido a uma certa tensão. (3) Quando o drone precisar de ser alimentado, pressione o botão "interruptor principal de energia". O ventilador de arrefecimento da caixa amarrada começará a funcionar e a luz indicadora de "operação da energia principal" acenderá. O ecrã mostrará a tensão de saída atual, a corrente de saída atual e a potência de saída da alimentação principal do cabo. Quando o sistema estiver carregado com corrente, a luz indicadora acenderá e a aeronave será alimentada. Recomenda-se ligar a energia principal quando a aeronave atingir 5m de altura ou quando as hélices começarem a girar. Quando a aeronave descer a 5m acima do solo, desligue a energia principal para evitar o inevitável choque de força eletromotriz reversa no módulo a bordo. (4) Após a conclusão da tarefa, desligue primeiro o interruptor principal de energia, e a alimentação DC de alta tensão será desconectada. Ao realizar a operação de enrolamento restante do cabo, evite choque elétrico acidental. Finalmente, desligue o interruptor principal de energia e desligue o cabo de alimentação. Notas 1) Antes de começar a usar, tente nivelar o equipamento e mantê-lo num estado relativamente equilibrado; 2) Os operadores devem usar luvas isolantes para evitar choque elétrico acidental; 3) Ao ajustar o botão de velocidade, gire-o lentamente de pequeno para grande, e não o ajuste para o máximo de repente; 4) Após o enrolamento, enrole o cabo de alimentação e coloque-o na caixa. Não o arraste no chão; 5) O cabo de amarração não deve ser arrastado no chão durante o uso para evitar fiapos. Preste atenção se há pedras ou outros objetos afiados no chão para evitar cortar o cabo. IV. Manutenção do Produto e Garantia Pós-Venda 1. Armazenamento e Transporte Ao transportar a caixa de alimentação de amarração, deve ser tratada com absorção de choque. Caso contrário, é normal que os parafusos internos se soltem. 2. Manutenção (1) Verifique e mantenha a fonte de alimentação amarrada a cada 50 descolagens e aterragens ou 20 horas de voo para garantir que a fonte de alimentação amarrada está a funcionar corretamente. (2) Verifique se os vários componentes da fonte de alimentação amarrada sofreram impactos fortes e se as partes móveis da fonte de alimentação amarrada ainda funcionam suavemente. Inspeção: 1) Inspeção do cabo: Verifique cuidadosamente todo o comprimento do cabo amarrado para revestimento externo danificado, armadura exposta, dobras excessivas ou pinos do conector dobrados/contaminados. Este é o passo mais importante. 2) Limpeza da interface: Desligue todos os conectores elétricos, verifique e limpe o pó e a humidade na interface, garantindo que está seca e limpa. 3) Limpeza do corpo da lâmpada e do módulo: Use um pano macio e seco para limpar o corpo da iluminação e a carcaça do módulo de alimentação para garantir que os orifícios de ventilação não estão bloqueados. 4) Armazenamento padrão: Armazene os cabos de forma organizada em bobinas, evite dobras de raio pequeno e guarde num local fresco e seco.
