Automatic tracking antenna gimbal for UAV signal reception with integrated compass and video output connectors

1 4

MFD

MFD MINI AAT Automatische Volgantenne Tracking PTZ

$44.00

MFDMN-GC

TYPE: Extern GPS- en magnetische kompasmodule

Extern GPS- en magnetische kompasmodule AAT Standaard Uitbreidingskaart

Productvarianten

Verwachte levering binnen 7-15 dagen na betaling;

Checkout Securely with

Klanten die geen bestelling kunnen plaatsen, neem alstublieft contact met ons op;

Tag : Antenna Tracking Gimbal , Automatic Tracking Antenna , PTZ Tracking , UAV Antenna System , UAV Signal Reception

TYPE: Extern GPS- en magnetische kompasmodule

Extern GPS- en magnetische kompasmodule AAT Standaard Uitbreidingskaart

1. Productintroductie

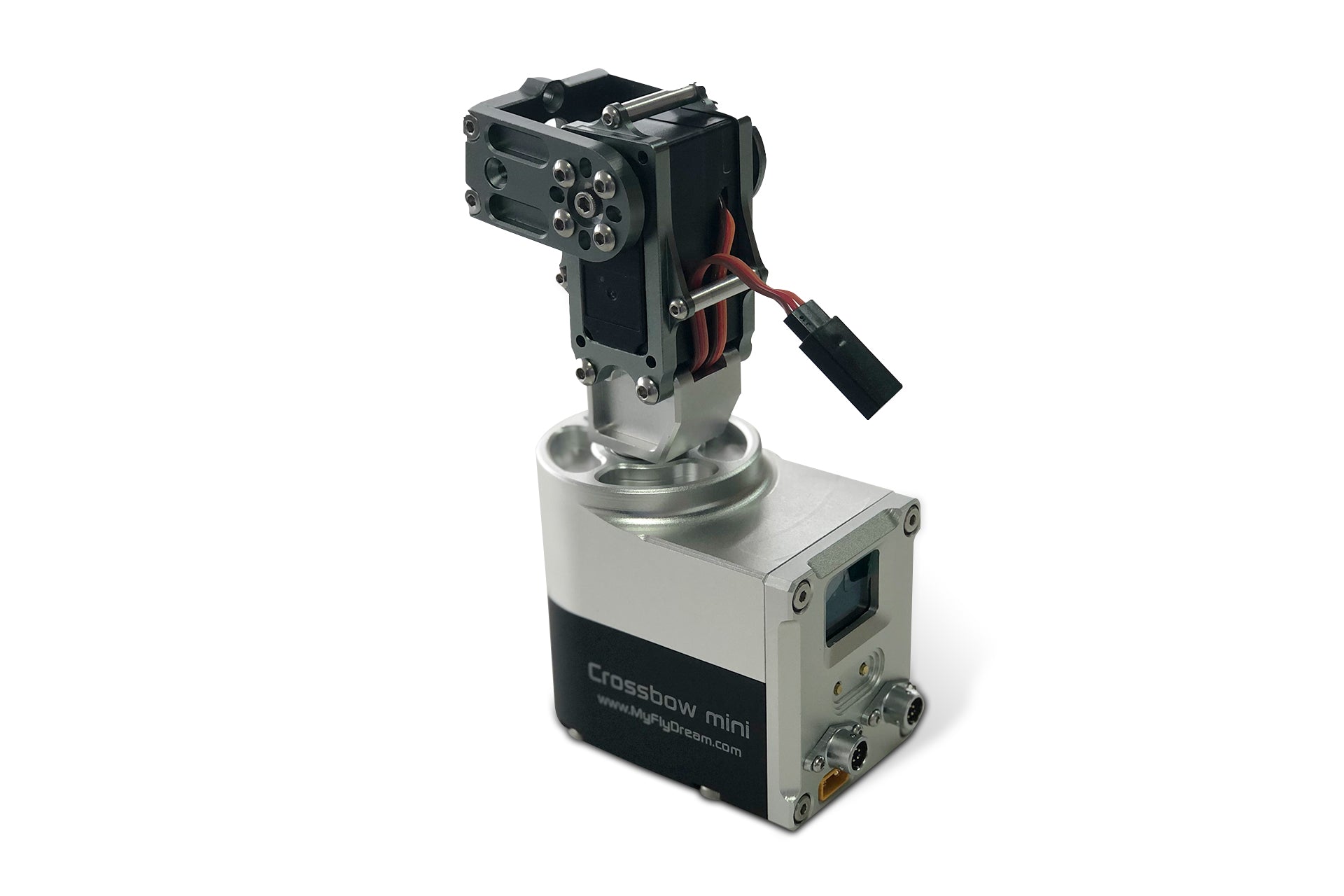

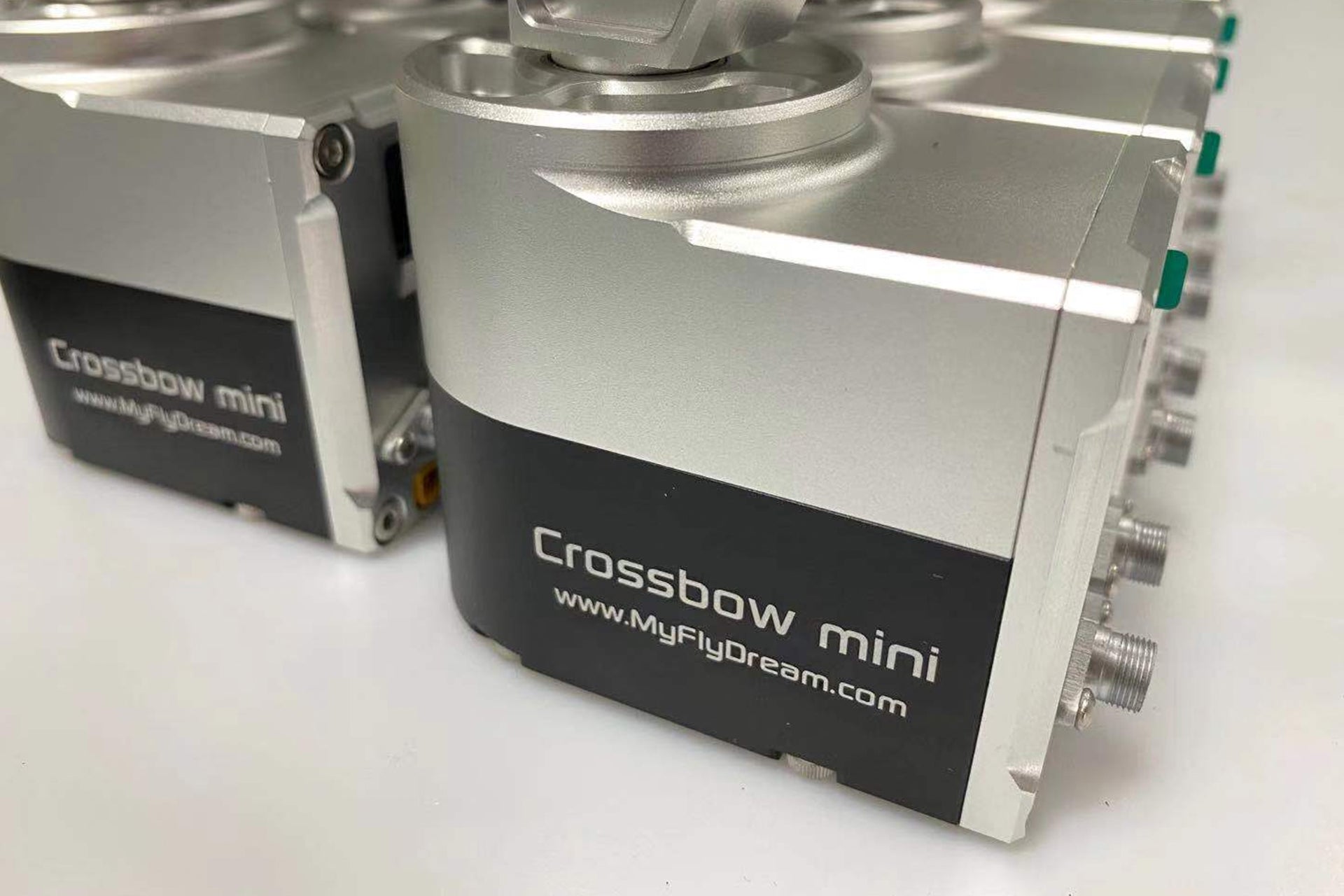

De MyflyDream Mini Crossbow Auto-Tracking Gimbal (CrossbowMini AAT) is ontworpen voor UAV-antenne systemen. Het ontwerpdoel is om het UAV-systeem te voorzien van omnidirectionele, hoogversterkte signaalontvangst. Voor een betere signaalkwaliteit is een hoogversterkte ontvangstantenne wenselijk. Echter, hoogversterkte antennes hebben vaak een smalle effectieve hoek. De MFD Crossbow AAT is ontwikkeld om het probleem aan te pakken van het behouden van een optimale zend- en ontvangsthoek met directionele antennes tijdens de vlucht van de UAV.

De CrossbowMini AAT vereist de breedtegraad, lengtegraad en hoogte van het getraceerde doel (drone). Om dit te realiseren, bieden wij verschillende oplossingen aan, waaronder:

Het verzenden van getraceerde doelinformatie via een draadloze analoge videoverbinding. De drone vereist het installeren van onze TeleFlyPro-trackingmodule of het gebruik van onze MFDAP/MFD Crosshair AP-vluchtcontroller.
Sommige high-definition zenders hebben ingebouwde seriële communicatie. Een TeleFlyPro-module kan op het vliegtuig worden geïnstalleerd om trackinggegevens via de seriële poort naar de Crossbow AAT te verzenden.
Het verzenden van drone-informatie via een digitale radio met het MAVLink-protocol. Als het systeem van de gebruiker al een dataradio en een vluchtcontroller bevat die het MAVUnk-protocol ondersteunt, delen we eenvoudig de TX-lijn van de dataradio met de Crossbow AAT om tracking te realiseren.
Aangepaste interpretatie van andere propriëtaire protocollen wordt ondersteund. Neem contact met ons op voor specifieke wensen.

CrossbowMiniAAT Hoofdspecificaties:

2. Installatie en bekabeling

1. De onderkant van de gimbal heeft een standaard 1/4-20 statiefdraadinterface. Koop alstublieft een stevig en betrouwbaar statief en monteer de AAT op de snelkoppelingsplaat, waarbij u ervoor zorgt dat de anti-rotatie uitstulping op de snelkoppelingsplaat van het statief in het bijbehorende anti-rotatiegat aan de onderkant van de AAT wordt geplaatst. De AAT heeft een DC-voeding nodig van 12V~16V (3S~4S). Op het AAT-paneel bevindt zich een XT30-aansluiting; sluit hier een compatibele stroombron op aan.

Gimbal wiring diagram

2. Bevestig uw antenne stevig aan de antennebeugel van de AAT. Vermijd het gebruik van antennes met ferromagnetische materialen, omdat dit de werking van het ingebouwde kompas van de AAT kan beïnvloeden. Gebruik indien mogelijk niet-magnetische materialen zoals roestvrijstalen draad en aluminium. Sluit de analoge videoreceiver aan op de 3-pins aansluiting aan de achterkant van de kantelservo van de gimbal. Het bedradingsschema voor deze aansluiting is als volgt:

Wiring diagram for the gimbal's tilt servo

3. Voorlopige test

Na het controleren van de bedrading en het zorgen dat het statief stevig staat, zet u de gimbal aan voor een test. Onder normale omstandigheden zal de kantelhoek van de gimbal terugkeren naar 0 graden (richting de horizon) en zal de antenne recht vooruit wijzen. Het scherm van het paneel toont de volgende informatie:

Bat#/GPSwisselt af tussen het weergeven van de huidige voedingsspanning van de gimbal en het aantal aan boord zijnde GPS-satellieten.
DstHuidige afstand vanaf huis. N/B betekent niet beschikbaar.
AltHuidige vlieghoogte ten opzichte van thuisbasis. N/B betekent niet beschikbaar.
AzimHuidige vliegtuigazimut ten opzichte van thuisbasis. N/B betekent niet beschikbaar.
VLink/DLinkHuidige downlink signaalkwaliteit (80%). Afhankelijk van of de video- of digitale verbinding wordt gebruikt, toont het display Wuink of DLinkDr, wat de azimuthoek van de gimbalbasis aangeeft.

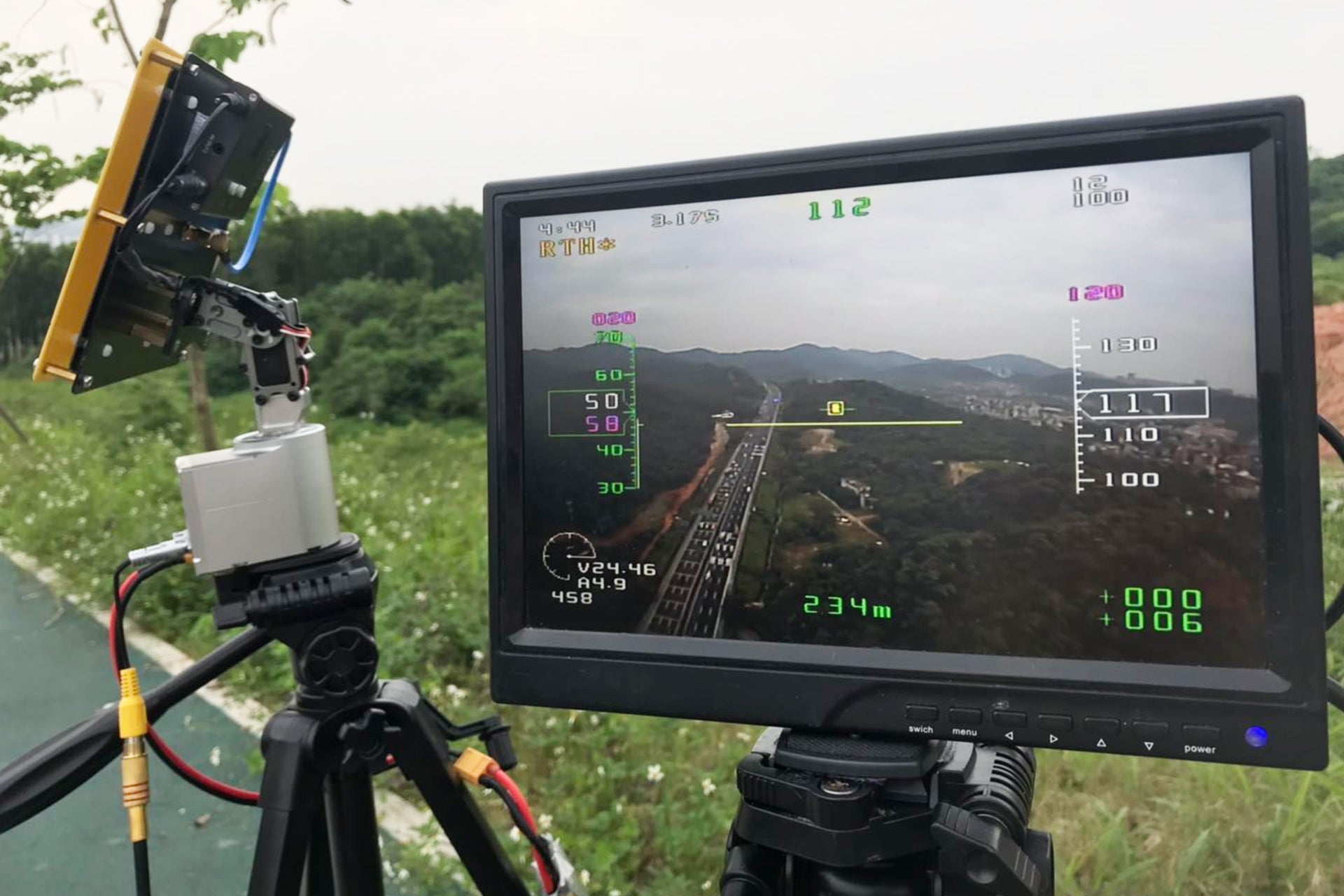

Wanneer zowel het vliegtuig als de gimbal zijn ingeschakeld, zou de video-uitgangspoort van de gimbal het beeld van de aan boord zijnde camera moeten weergeven. De WLink op het scherm geeft de signaalkwaliteit van de verbinding aan. Als het Vink-display een signaalsterkte van 0 toont, controleer dan of de vluchtbesturing is ingesteld op VB1-codering, V2-versietechnologie.

4. Stappen voor het gebruik van het veld:

Zet zowel het vliegtuig als de radio aan. Controleer of de signaalkwaliteit die op de VLink van de radio wordt weergegeven niet 0,2 is. Zodra het aantal satellieten voldoende is, bijvoorbeeld 8 of meer, zal de vluchtbesturing de Set Home-operatie uitvoeren. Als de communicatie normaal is, zal het kleine scherm van de gimbal "Set Home" weergeven en de thuispositie initialiseren.
Je kunt ook kort op de rechterknop drukken om de thuispositie van de gimbal in te stellen.
Zodra het vliegtuig 10 meter verwijderd is, begint de radio automatisch met volgen.

Gimbal Menu Bedieningshandleiding

Hoofdschermknop Acties:

Linker knopLang ingedrukt houden om het menu te openen.
RechterknopKorte druk om de bijbehorende kolom te selecteren.

Menu Scherm:

Yaw TrimmDutch : Corrigeert de afwijking van de gimbal-tracking in graden. Pas de waarde aan van -15 tot +15 met de rechterknop.
CalCompassDutch : Draai de hele AAT minimaal één volledige rotatie horizontaal om het interne magnetische kompas te kalibreren.
CompassMMod: Kompasgebruik (Opties: Alleen bij inschakelen, Altijd, Nooit).
AIwaysAltijd het magnetische kompas gebruiken.
AfsluitenSluit het menu.

Voor meer informatie over de kalibratie en bediening van de gimbal, raadpleeg de gebruikershandleiding of neem contact op met onze klantenservice.
