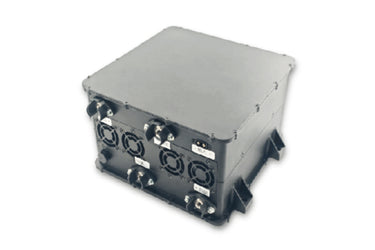

power supplyWF-1000S50-16K power supplyUAVMODELpower supplyWF-1000S50-16K power supplyUAVMODEL

UAVMODEL

WF-1000S50-16K 电源

$12,747.00

Last 90 Days Sales： PCS

WF-1000S50-16K

预计在付款后 30~40天 天内送达；

Secure Checkout & Bank Transfer

American Express
Diners Club
Google Pay
JCB
Maestro
Mastercard
PayPal
Union Pay
Visa
Generic

无法下单的客户请联系我们；

Tag : battery power supply , drone power supply , Power Supply

3 1. 概述

1.1 应用场合

本高压直流电源为定制特种电源，具有体积小、重量轻、效率高、内置风扇散热等优点。其 最高工作效率≥97%。电源模块采用铝壳设计，轻便美观且防水。可替代进口高压直流模块电源。

1.2 产品特点

  • DC-DC隔离电源转换器：将输入的1KV直流电源隔离转换为50V直流电源，总输出功率为16KW。
  • 功率密度高，体积小，重量轻。
  • 满足电源可靠性设计要求：具备输入过/欠压保护，输出过压、限流、短路、过温保护。

1.3 产品照片

（照片内容待填写）

1.4 主要产品规格

输入电压范围 额定输出电压 额定输出功率 效率 稳压精度 输出纹波及噪声
850~1000Vdc 50±0.5Vdc 16KW ≥97% ≤±1% ≤±2%Vo

4 2. 环境条件

序号 项目 技术指标 单位 备注
1 工作温度 -40℃~+50℃ ℃
2 储存温度 -40℃~+80℃ ℃ /
3 相对湿度 ≤95 % 无凝露（40℃±2℃）
4 海拔 0-2000 m
5 大气压力 76~106 Kpa /
6 散热方式 内置风冷 / /

5 3. 电气特性

3.1 输入特性

序号 项目 技术要求 单位 备注
1.1 额定输入电压 950 Vdc
1.2 输入电压范围 850~1000 Vdc
1.3 最大输入电流 21 A In=850Vdc, Po=16KW

3.2 输出特性

序号 项目 技术要求 单位 备注
2.1 额定输出电压 50 Vdc /
2.2 输出电压范围 49.7~50.3 Vdc
2.3 额定输出电流 320 A /
2.4 最大输出电流 340 A /
2.5 额定输出功率 16 KW /
2.7 稳压精度 ±1 % /
2.8 线性调整率 ±1 % /
2.9 负载调整率 ±1 % /
2.10 输出纹波及噪声 ±2 %/Vo 带宽限制在20MHz；测试端并联10uF电解电容和0.1uF薄膜电容；额定负载
2.11 温度系数 ±0.02 %/℃ /
2.12 输出上升时间 ≤200 ms /
2.13 开机输出延时 ≤5 S 额定输入
2.14 开/关机过冲幅度 △V: ≤±5 % /
2.15 动态响应过冲 △V: ≤±5 % /
2.16 动态响应恢复时间 ≤2 ms 25℃下75%~50%负载变化；25%~50%~25%或50%~（剩余负载变化范围待补充）

3.3 保护特性

序号 项目 技术要求 单位 备注
3.1 输入欠压保护 730~770 Vdc 滞后大于10V
3.2 输入欠压恢复 ≤800 Vdc
3.3 输入过压保护 1030~1070 Vdc 滞后大于10V
3.4 输入过压恢复 ≥1000 Vdc
3.5 输入反接保护 反接不损坏 输入反接750Vdc
3.6 输出过压保护 54~59 Vdc 自恢复
3.7 输出过流保护 340~360 A 自恢复
3.8 输出短路保护 允许长期短路 自恢复
3.9 过温保护 75 ℃ 外壳温度

6 4. 安全特性

序号 项目 试验条件 备注
1 介质强度 输入对输出 2500Vdc/2mA/1min 无飞弧、无击穿
输入对机壳 2000Vdc/2mA/1min
输出对机壳 500Vdc/2mA/1min
2 绝缘电阻 输入对输出 ≥10MΩ@500Vdc 常压、相对湿度90%、试验直流电压500V下
输入对机壳 ≥10MΩ@500Vdc
输出对机壳 ≥10MΩ@500Vdc

7 5. 其他特性

5.1 阻燃要求

  • 系统中使用的PCB板的阻燃等级应满足GB4943.1-2011中规定的V-0要求。
  • 绝缘电缆的阻燃等级应满足GB/T 18380.12-2008中的要求。
  • 其他绝缘材料的阻燃等级应满足GB4943.1-2011中规定的V1要求。

5.2 系统噪声

系统噪声不应大于45dB(A)。

5.3 系统可靠性

MTBF ≥100 Khour
  • 试验条件：25℃，额定输入，满载输出；采用MIL-HDBK-217F Notice 2中的应力法预测。

5.4 防护等级

防护等级应满足IP54要求。电源外壳顶部不允许积水。

5.5 三防（防潮、防霉、防盐雾）

产品内部的印刷电路板、连接器等电路应进行防潮、防霉、防盐雾处理。其中盐雾耐受性应满足GB/T 4797.6中表9的要求，保证产品在户外潮湿、汗盐雾环境下能正常工作。

8 6. 产品标签

9 7. 机械尺寸及接插件定义

7.1 产品安装尺寸图

参数 指标
外形尺寸 248mm223mm1

7.2 产品重量

约6.5KG

10 8. 包装、运输、储存

8.1 包装

  • 包装箱应标明产品名称、型号、厂家Logo、厂家质检合格证、生产日期等信息。
  • 包装箱内应附带附件清单。

8.2 运输

  • 运输时产品应采用坚固的包装箱。
  • 箱体外表面应符合国家相关标准规定，并标有“小心轻放”、“防潮”等标志。
  • 装有产品的包装箱可按各类运输工具运输。
  • 运输过程中应避免雨雪直射及机械冲击。

8.3 储存

  • 未使用产品应存放在包装箱内。
  • 仓库环境温度要求为-10~40℃，相对湿度不大于80%。
  • 仓库内应无有害气体、易燃易爆品及腐蚀性化学品，并无强机械振动、冲击和强磁场。
  • 包装箱应离地至少20cm，离墙、热源、窗户或进风口至少50cm。
  • 在规定条件下储存期一般为2年，超过2年后，使用前应重新检验。

11 9. 安全注意事项

  1. 一旦设备安全防护失效，必须停止使用，并按相关维修规章处理。
  2. 电源设备从寒冷环境移到温热环境时，可能会发生凝露导致漏电危险，因此必须严格执行接地要求；只有合格人员才能将设备连接到电源。
  3. 切断电源后，设备必须停机5分钟，以便电容器有足够的时间放电，然后才能对电源设备进行维护工作。
  4. 使用中注意安全：避免触摸标有安全警告标志或高压标志的部件，防止触电或烫伤。

12 10. 参考标准及规范

  • GB/T 2423.1-2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温
  • GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法 试验B：高温
  • GB/T 2423.3-1993 电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法
  • GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法
  • GB/T 2423.5-1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击
  • GB/T 2423.6-1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：颠振
  • GB/T 2423.8-1995 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落
  • GB/T 2423.10-1995 电工电子产品环境试验 第2部分：试验方法 试验Fc和导则：振动（正弦）
  • GB/T 2423.11-1997 电工电子产品环境试验 第2部分：试验方法 试验Fd：宽带随机振动—总要求
  • GB/T 2423.22-2002 电工电子产品环境试验 第2部分：试验方法 试验N：温度变化
  • GB/T 14508-93 公路运输车辆运输条件
  • EN55022:1998 信息技术设备—无线电骚扰特性—限值和测量方法
  • EN55024:1998 信息技术设备—抗扰度特性—限值和测量方法
  • CEI IEC 61000-4-2 2001 电磁兼容性（EMC）—试验和测量技术—静电放电抗扰度试验
  • CEI IEC 61000-4-3 2002 电磁兼容性（EMC）—试验和测量技术—射频辐射抗电磁场抗扰度试验
  • CEI IEC 61000-4-4 1998 电磁兼容性（EMC）—试验和测量技术—电快速瞬态脉冲群抗扰度试验
  • CEI IEC 61000-4-5 1999 电磁兼容性（EMC）—试验和测量技术—浪涌（冲击）抗扰度试验
  • CEI IEC 61000-4-6 2001 电磁兼容性（EMC）—试验和测量技术—射频场感应的传导骚扰抗扰度
  • CEI IEC 61000-4-8 1993 电磁兼容性（EMC）—试验和测量技术—工频磁场抗扰度试验
  • CEI IEC 61000-4-11 1994 电磁兼容性（EMC）—试验和测量技术—电压暂降、短时中断和电压变化抗扰度试验
  • CEI IEC 61000-4-29 2000 电磁兼容性（EMC）—试验和测量技术—直流输入端口的电压暂降、短时中断和电压变化抗扰度试验
  • IEC 61000-3-2 2001 电磁兼容性（EMC）—限值—谐波电流发射限值（设备每相输入电流≤16A）
  • IEC 61000-3-3 1994 电磁兼容性（EMC）—限值—低压供电系统中的电压波动和闪烁限值（设备额定电流≤16A）
  • GB4943-2001 信息技术设备安全
  • YD/T 282-2000 电信设备可靠性通用试验方法
  • GB/T 13722-92 移动通信电源技术条件和试验方法
  • YD/T 732-95 电信用DC-DC变换器试验方法
  • YD/T 731-2002 电信用高频开关整流器
  • GB14287.1-2005 电气火灾监控系统 第1部分：电气火灾监控装置
